Картограмма для Civil 3D 2015

Компания Autodesk выпустила долгожданный модуль «Картограмма» для AutoCAD Civil 3D 2015 в соответствии с правилами ГОСТ Р.


В новую версию добавлены дополнительные возможности
  • Граница площадки/граница расчета
  • Сетка квадратов по направлению осей текущей системы координат
  • Отметки существующего уровня земной поверхности в каждом углу ячеек сети
  • Проектные отметки уровня земной поверхности в каждом углу ячеек сети
  • Рабочие отметки в каждом углу ячеек сети
  • Значение объема земляных работ в каждой ячейке
  • «Линия нулевых работ» — граница между областями срезки и насыпи
  • Штриховка областей срезки и/или насыпи

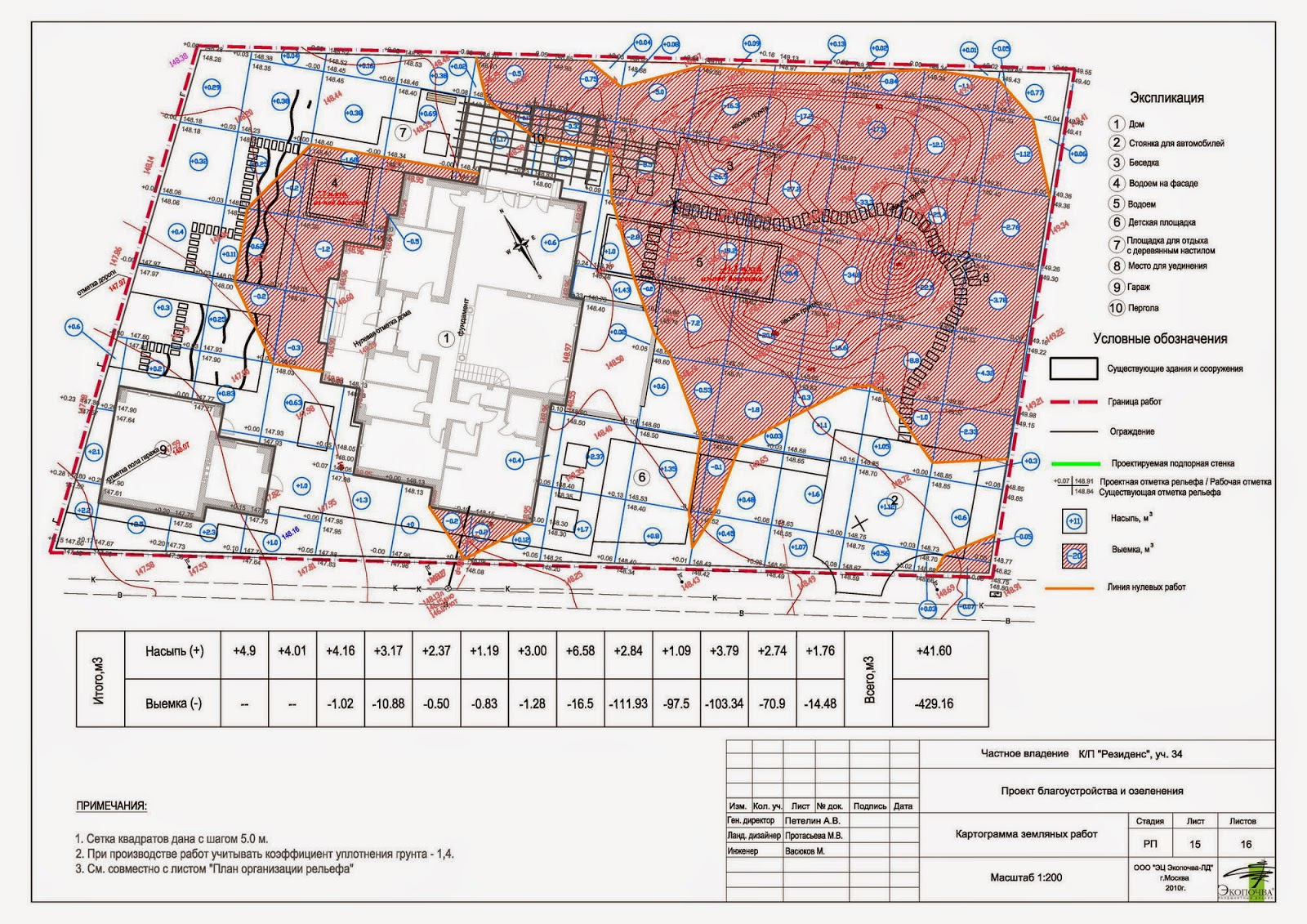

  • Картограмма состоит из следующих элементов:
    • штриховка областей срезки и/или насыпи.
    • сводная таблица суммарных значений.
Расширение использует как объекты AutoCAD, так и объекты Civil 3D. Границы площадки задаются замкнутой полилинией. Существующая поверхность земли и проектная поверхность задаются поверхностями Civil 3D.
В личном кабинете Autodesk надо загружать Productivity Tools for Autodesk AutoCAD Civil 3D 2015 по ссылке Программные улучшения в меню слева или на по ссылке Усовершенствования в меню продукта

Комментарии

  1. Алла, я бы ещё добавил сюда:
    - возможность задать текстовый стиль и точность для отметок и объемов
    - редактирование масштаба штриховки выемки/насыпи
    - таблица объемов в виде таблицы AutoCAD
    - по границе поверхности отметки создаются только в точка пересечения с сеткой картограммы
    - при изменении проектной поверхности картограмму необходимо пересчитать.
    P.S.: Только хотел написать про новую картограмму в Civil 3D )))

    ОтветитьУдалить
  2. Дмитрий, дополню:
    - по границе поверхности отметки создаются в тех точках, которые указали в настройках (в точках пересечения с сеткой или задается min расстояние м/д точками)
    - если включить в настройках галочку "группировать", то отметки точки собираются в блок с центром в этой точке (см. минусы)

    Из минусов:
    - До такой картинки, как в примере нужно еще ручками доводить
    - Не удобно использовать сгруппированные отметки при высоте шрифта 2,5 единицы тексты налазят друг на друга. Убираем галочку и разносим вручную.
    - Жаль что при переносе сгруппированного текста не строится выноска.

    ОтветитьУдалить
    Ответы
    1. Появились настройки Картограммы, о которых ранее приходилось только мечтать. Это уже хорошо!

      Удалить
    2. ))даже не знаю, кто еще кроме Вас о "таких настройках" мечтал...В них ТОЛЬКО один "+" - это отметки по границе в точках пересечения с сеткой картограммы.
      Нужно бы доработать мульку)

      Удалить
    3. Вадим, я имел в виду вообще возможности настраивать картограмму. В первую очередь, конечно, это угол поворота и стиль текста подписей картограммы.

      Удалить
  3. При переходе 2015 сивил так же установил себе и "картограмму" раньше все работало гуд и мне даже понравилась она т.к. есть некоторые настройки.
    Но теперь она перестала работать. Процесс запускается, выбираю поверхности, сетку шаг и т.д. жму ОК и тут идет бесконечный процесс создания
    Кто знает есть решение и какая причина?
    Возможно проблема в СП2 т.к. до него все гуд работало

    ОтветитьУдалить
  4. фигня полная, глючит если у поверхности есть граница, плюс считает не правильно!!!!!!!!!!

    ОтветитьУдалить
  5. еще и после ее установки перестал геотулс работать! ОТСТОЙ!!!!

    ОтветитьУдалить
