Civil 3D 2016 - Что нового?

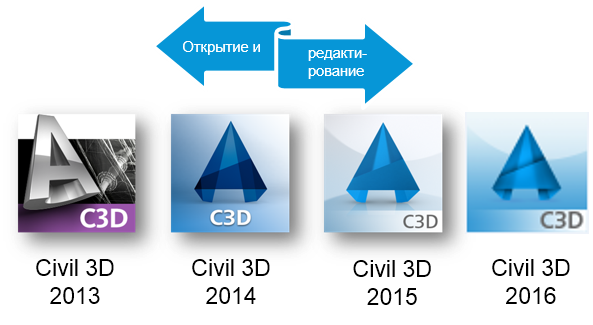

Вчера вышла новая версия Civil 3D 2016, и уже сегодня утром был вебинар с обзором новых возможностей. Для тех, кто не смог присоединиться, или присоединился, но отвлекался, публикую здесь список наиболее интересных вещей. И самое первое, о чем стоит упомянуть - это то, что формат DWG остался без изменений, что для нас означает совместимость версий, 2014-2016 практически полную, с 2013 - довольно условную, но как минимум, чертежи можно свободно открывать.

Productivity Pack 1 для C3D 2015 - в составе C3D 2016

Об этом пакете я делала отдельный пост, там можно поподробнее прочитать. Если кратко, то вот какие функции в плане работы с объектами добавились:

• добавление модели InfraWorks в Civil 3D (IMX и локальная модель sqlite)
• создание 3D-тел из TIN-поверхностей, безнапорных и напорных трубопроводов

• добавление мосты IW. Концептуальная модель приходит в виде солида, дальше ее можно проецировать на сечения, показывать на профиле.

Выбор целевых трасс по слою

В дополнение к возможности выбрать трассу на чертеже появилась кнопка выбора трассы по слою, что удобно, если, допустим, есть несколько трасс смещения и они понятно на каком слое лежат. Отмечаете этот слой в списке и не надо прощелкивать все трассы по отдельности.

Новый объект – исключающий водосбор

Смысл исключающих водосборов в том, чтобы исключить из области любые другие водосборы. Раньше, если, например, при планировании водоотведения с поверхности ставили дождеприемник и понимали, что площадь слишком большая (слишком много воды, сильный поток), и надо было водосборный бассейн как-то делить. Теперь просто отмечаем опцию:

Изменение направления вида сечения

В свойствах сечения можно указывать направление сечения на сетке вида сечения. Функционал придется кстати гидрологам - есть некоторые особенности, как принято отображать поперечники по руслам рек

Восстановление сломанных ссылок на данные

Наконец-то дождались вменяемого и удобного менеджера ссылок на данные. Ситуация, когда исходный чертеж меняется, объекты в нем переименовываются и ссылки разрушаются, так как больше не видят объект, на который ссылались. Некорректные ссылки теперь можно исправить достаточно просто

Замена объектов чертежа быстрыми ссылками

Вот это реально то, чего раньше не было. Представьте себе ситуацию, скажем, вы делаете сводный план сетей и часть объектов у вас подключена из проекта быстрых ссылок, а часть вычерчена в вашем текущем чертеже заново, повторяя отрисованную коммуникацию. В этом случае получается дублирование данных и при этом нет связи. Ее, эту связь, можно установить, связав новую сеть со ссылкой. На вебинаре у меня не получилось это показать на примере с трассами, я стала разбираться и выяснила, что для того, чтобы это заработало, нужно, чтобы объекты (в моем случае - трассы) имели одинаковый тип. Функционал мне очень понравился, единственное, что работает он не со всеми элементами чертежа, а только с ограниченным количеством объектов.

Зацикливание элементов конструкции (SAC)

В Композере в этом году каких-то серьезных изменений нет, обавлен новый инструмент Геометрия контура (Loop) - он повторяется до тех пор, пока не достигнет целевой поверхности или пока они не будет повторен заданное число раз.

Можно использовать для сложных насыпей, где есть какие-то повторяющиеся части конструкции.

Метки пересекаемых труб

О, это отличнейшая вещь! Отображение пересекаемых коммуникаций - быстрый и удобный процесс, но вот добавлять к ним аннотации было, мягко говоря, не очень ловко. Поэтому появление нового типа меток, на мой взгляд, сильно ускорит дело. У меток, соответственно, свои новые свойства: пикет, отметки низа, верха, оси.

Также можно отмечать места пересечения напорных труб с осью сечения на видах сечений.

На этом сегодня остановлюсь, во второй части - обзор Пакета элементов конструкций для реконструкции автодорог. Набор из 8 новых элементов входит в российский кантри кит, устанавливается по умолчанию вместе с русской версией.
