Сейчас мы занимаемся моделированием карьеров, отвалов, объемами и планированием БВР. А по пути придумываем всякие полезные штучки. Например, мои чудесные, молодые, знающие инженеры занимались какой-то дурацкой работой, вручную расставляя на чертеже данные по скважинам, полученные из лаборатории. Дурацкой не по смыслу, конечно, но просто это совсем как-то расточительно - так тратить время на перебивку ведомости и раскрашивание текстовых отметок.

Автоматизировать эту конкретную задачу можно даже в простом Автокаде, с помощью тех же блоков, например, но раз маркшейдеры уже в полушаге от перехода на Civil 3D, то можно попробовать с точками COGO.

Геологи получают фактическую съемку в DWG-чертеже в виде блоков, добавляют номера проб к скважинам (вставляют текст рядом с блоком), спустя какое-то время получают из лаборатории заполненную ведомость, в которой показано содержание золота, и по этой ведомости вручную добавляют значения на чертеж (вставляют текст рядом с блоком).

Сложность в том, часть блоков на плане с высотой, часть в нуле, атрибутов нет. Если честно, никакого способа преобразовать эти данные я пока не смогла придумать, потому что пробы нумеруются по порядку как бы змейкой, то есть номера идут сначала в одну сторону, потом в обратную, плюс последовательность может прерываться.

Короче, решено, что в той ситуации, пока от маркшейдера приходят просто блоки, быстрее всего будет точки COGO поставить руками прямо поверх этих блоков, включив соответствующую привязку и управляя последовательностью через параметр "Идентичность точек"

После того, как получено поле скважин, открываем ведомость с результатами проб:

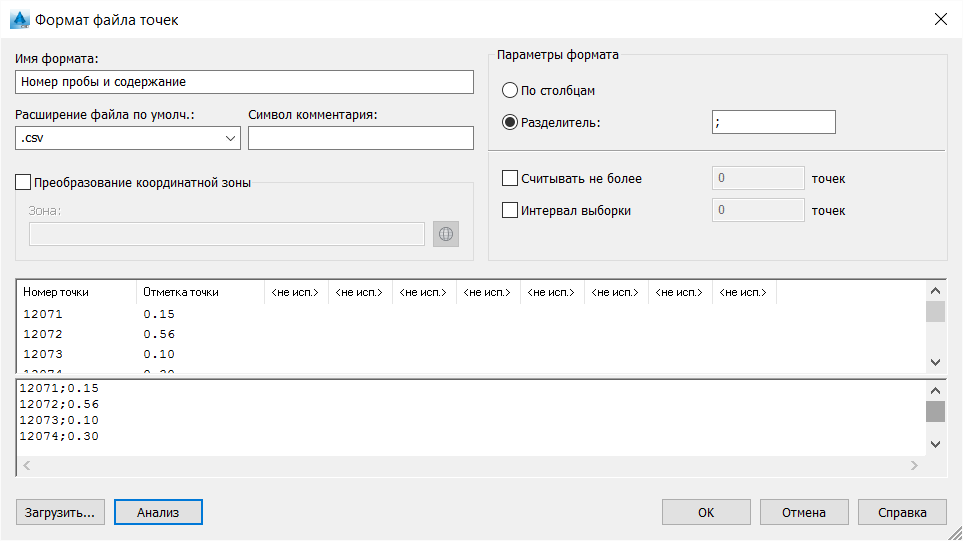

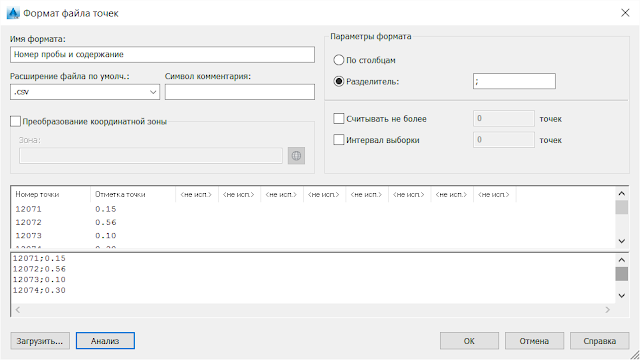

Оставляем только нужные два столбца – номер пробы и содержание, сохраняем в предельно простом для чтения формате CSV и настраиваем формат импорта точек в Civil 3D, считывая золотые граммы как отметку. Это пригодится нам попозже для визуального анализа

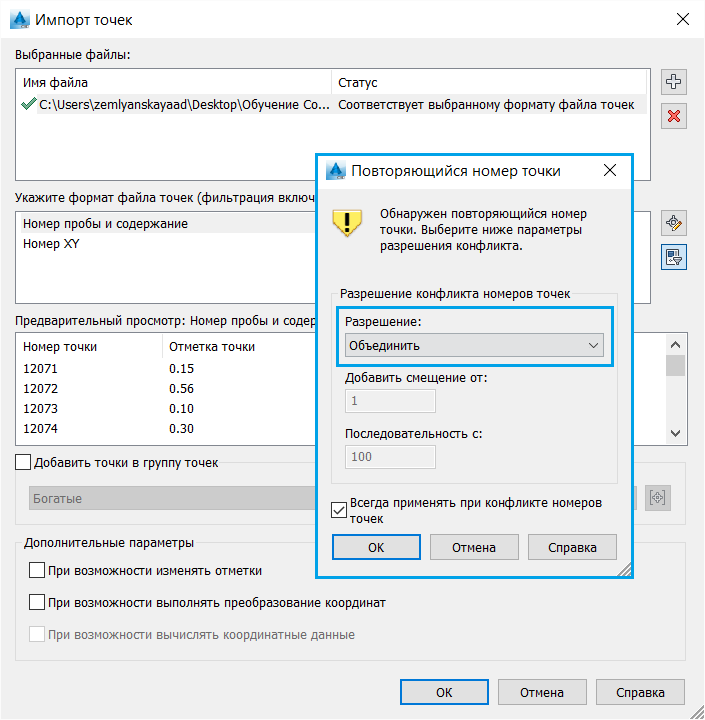

Теперь импорт ведомости проб. Принципиальный момент в том, чтобы объединить данные точек по общему параметру – «номер пробы», за это отвечает опция Объединить при обнаружении конфликта повторяющихся номеров точек:

Если заранее настроить группы точек по содержанию (до 0.6 г – бедные или пустые, от 0.6 до 1.0 – нормальное содержание, от 1 г – богатые)

то сразу после импорта точки разойдутся по группам, примут разные стили и геологу будет легче создать контур выработки:

Еще можно создать поверхность и раскрасить ее по диапазонам:

Один из ключевых факторов, который влияет на определение контура – это среднее значение по содержанию золота в скважинах внутри контура. В Civil 3D нет инструмента, который бы дал такую величину (или я не могу додуматься?), поэтому костыль:

Создать группу точек > закладка Включить > флажок "По совпадению номеров" > Выбрать на чертеже > выделить точки с помощью свободного лассо, завершить выбор правой кнопкой > на вкладке Список точек окажется список точек, который можно скопировать в буфер, вставить в Excel и уже там применить функцию "Среднее значение".

Ну так себе способ, согласна. Если знаете, как можно в Civil 3D выбрать точки внутри контура, делитесь скорее. Потому что я недовольна вот этими манипуляциями и мне кажется, что должен быть какой-то нормальный способ, может быть, с помощью запроса Map 3D?
