Объем шламохранилищ и любых резервуаров

Есть в Civil 3D такой инструмент для вычисления объемов по приращению отметок - Вместимость по этапам. Многие его используют и, в принципе, он неплохо подходит для своих задач, хотя и выглядит внешне сложновато. Для тех, кому лень разбираться с формулами и кто не любит англоязычные интерфейсы, сегодня расскажу об альтернативном варианте. Понадобится поверхность сравнения, таблица по поверхности, маленький хитрый лисп и Excel.




1. Создаем поверхность для вычисления объемов (сравниваем запроектированную поверхность и поверхность по максимальной отметке заполнения)




2. Заходим в свойства этой поверхности и на вкладке Анализ запускаем анализ по интервалам с той точностью, которая требуется (устанавливаем шаг)



3. Вставляем в чертеж таблицу, настроив стиль таким образом, чтобы для каждого диапазона выдавался объем



4. Взрываем C3D-таблицу дважды, чтобы она превратилась в набор текстов и отрезков, и собираем её обратно в ACAD-таблицу либо с помощью лиспа (про который есть отдельный пост), либо с помощью команды из СПДС модуля

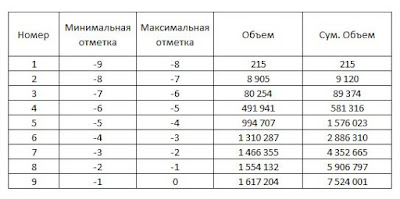

5. Экспортируем таблицу в Excel, это уже стандартный функционал, и далее уже в Excel проводим несложные манипуляции с ячейками, чтобы получить приращение объема на каждом шаге. Добавляем столбец Суммарный объём, где будет вычисляться сумма по диапазонам.

Скачать COT.lsp
Если что-то не получится, пишите)
